Рентгеновский метод контроля
и определения толщины стенки

технологических трубопроводов «на режиме»

Формулировка проблемы

число остановок
оборудования, вызванное коррозией под изоляцией

92%

Классический контроль технологических трубопроводов на нефтегазовых объектах очень затратное по времени и деньгам мероприятие - необходимо останавливать работу узла, откачивать среду и снимать изоляцию.

Без этого можно обойтись, используя тепловизионный контроль, однако он способен обнаруживать только уже существующие течи,
а не потенциально опасные дефекты.

Какое решение мы предлаrаем?

Особенность методики

Лаборатория «СКС» разработала уникальную методику контроля остаточной толщины стенки и состояния трубопровода,
для выполнения которои:

1. Не нужна остановка всей системы
2. Не нужно извлекать продукт из трубы
3. Нет необходимости снимать изоляцию
4. Контроль проводится в любое удобное время
5. Температура на поверхности изоляции может достигать + 100 °С

специализированное ПО для произведения расчета остаточной толщины стенки с погрешностью не более 10%

Используемое оборудование

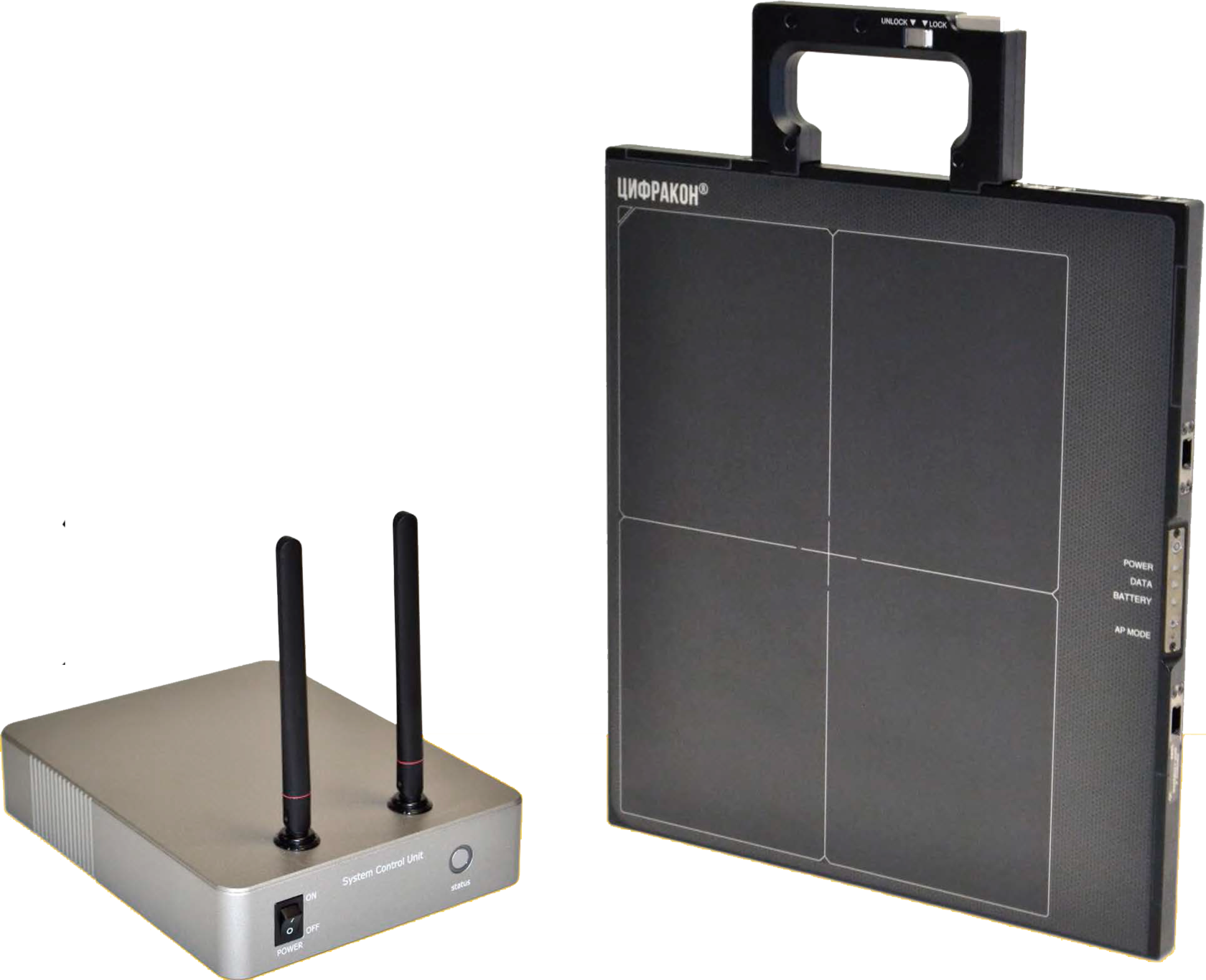

Приёмник
Беспроводной плоскопанельный детектор
системы цифровой радиографии.

Система цифровой радиографии
«Цифракон 2532»

Характеристики
• размер пикселя - 124 мкм;
• рабочая область - 25 х 32 см;
• защита корпуса IP67.

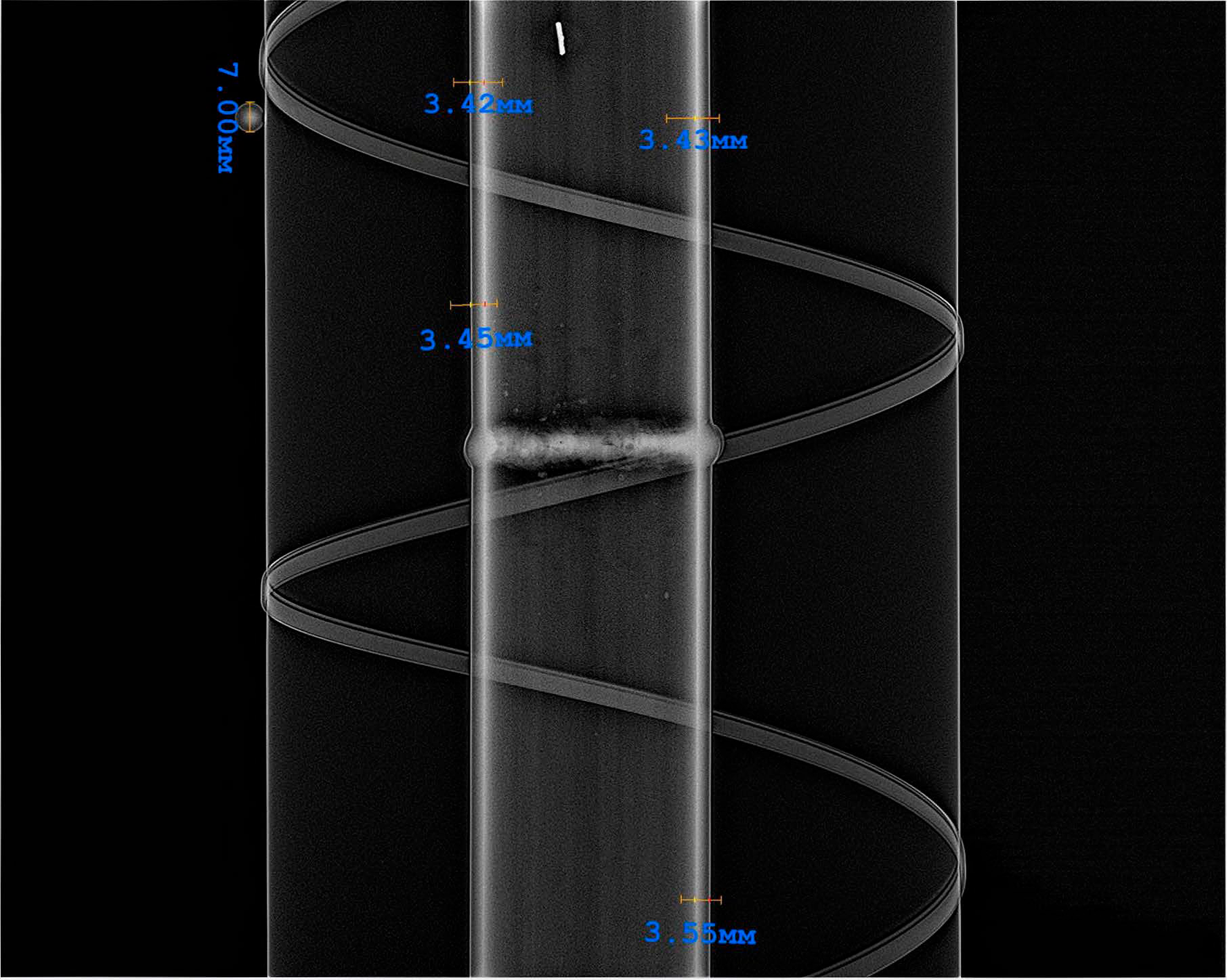

Примеры результатов

контролировать сварные соединения технологических трубопроводов любым диаметром без снятия изоляции,
а также определять толщину стенки металла при диаметрах до 120 ММ И ТОЛЩИН ДО 6 ММ.

Поскольку происходит определение тангенциальнои толщины - чем больше диаметр трубы, тем меньшую толщину возможно определять, и наоборот.

Специалисты нашей компании обладают полным набором компетенций по внедрению, проведению и организации работ в сфере разрушающих и неразрушающих методов контроля на предприятиях нефтегазовой отрасли
